термостат циркуляційного опалення

термостат циркуляційного опалення з функцією охолодження

Циркуляційний термостат опалення має функцію швидкого охолодження та високоефективного опалення, а також транспортує середовище регулювання температури, таке як теплопровідна олива або охолоджуюча рідина, до зовнішнього обладнання за допомогою методу замкнутого циркуляційного контуру для забезпечення точного регулювання температури.

Опис

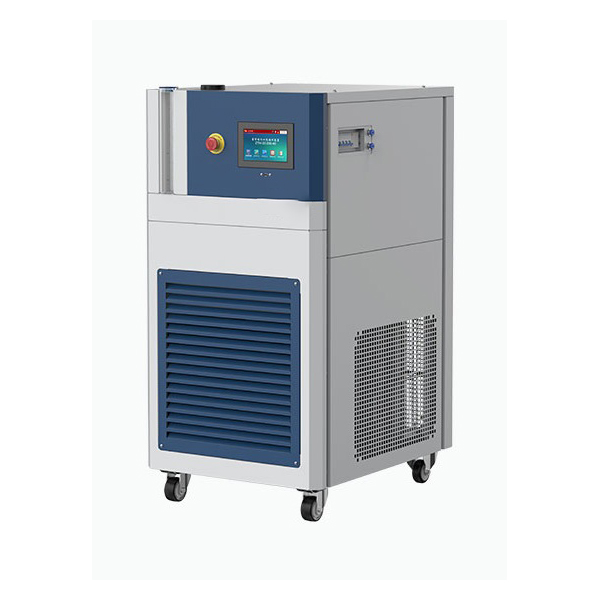

Термостат циркуляційного опалення

Термостат циркуляційного нагрівання об’єднує в собі холодильну систему, систему нагрівання, групу циркуляційних насосів та інтелектуальний модуль управління, з можливістю вибору між повітряним та водяним охолодженням. Він ідеально підходить для високоточного терморегулювання в таких сферах застосування, як регулювання температури реакційних котлів, випробування нових матеріалів, термічна обробка мікросхем та регулювання температури промислових процесів. Стабільна робота в діапазоні від -40 °C до +200 °C, програмне регулювання температури PID, експорт даних та функції віддаленого зв’язку відповідають потребам автоматизованого виробництва та наукових досліджень.

Основні характеристики

  1. Широкий діапазон робочих температур:Від -40 °C до +200 °C, підходить для низькотемпературних гелевих реакцій та високотемпературного крекінгу.
  2. Високоінтегрована модульна структура:Інтегрує системи охолодження, нагрівання, циркуляції та контролю в одному компактному, ефективному блоці.
  3. Гнучкий режим охолодження:Підтримує конденсатори з повітряним та водяним охолодженням; користувачі вибирають на основі умов на місці.
  4. Управління за допомогою сенсорного екрану високої чіткості:7-дюймовий сенсорний екран з повнокольоровим зображенням, інтуїтивно зрозуміле управління, відображення кривої даних та функція запису даних про роботу.
  5. Можливість програмування температури:Підтримує 120 груп програм регулювання температури, кожна з яких має 100 температурних сегментів, що дозволяє лінійно та градієнтно підвищувати та знижувати температуру.
  6. Механізми автоматичного захисту:Захист від перегріву, перевантаження, затримки запуску, високої напруги та інше для безпечної роботи.
  7. Віддалене спілкування та інтеграція:Інтерфейс RS485, сумісний з MODBUS RTU, підключається до верхніх систем (DCS, SCADA) для централізованого управління.
  8. Конструкція розширювального бака:Вбудований розширювальний бак і контроль рівня рідини автоматично реагують на зміни об’єму теплоносія, забезпечуючи стабільну циркуляцію.
  9. Широка адаптація до теплоносіїв:Підтримує воду, етанол, силіконову оливу та інші рідини для різноманітних вимог застосування.

Принцип роботи системи

  1. Принцип охолодження:Вбудований герметичний компресор з роторним механізмом швидко охолоджує теплоносій за допомогою конденсатора, капілярного дроселя та пластинчастого випарника. Пластинчастий теплообмінник є компактним та ефективним. Повітряне охолодження використовує ребристий конденсатор; водяне охолодження використовує коаксіальний теплообмінник.
  2. Принцип нагрівання:Спеціальний фланцевий електричний нагрівач для термомасла забезпечує високу щільність потужності та швидку реакцію, гарантуючи рівномірний розподіл температури.
  3. Механізм циркуляції та розширення:Екранований насос, придатний для високих/низьких температур, забезпечує безперервний потік середовища. Трубопровід з нержавіючої сталі 304 з ізоляцією запобігає втратам тепла/корозії. Розширювальний бак поглинає коливання об’єму; датчик рівня рідини забезпечує стабільну роботу.
  4. Логіка управління:Алгоритм PID регулює вихідну температуру в режимі реального часу, підтримує налаштування кривої температури, фіксоване значення та програмне управління. Програмне забезпечення підтримує запис даних, відображення кривої, експорт через USB та віддалене спілкування.

Області застосування

  1. Регулювання температури хімічних і фармацевтичних реакцій:Високоточний синтез, культивування кристалів, контроль проміжних продуктів лікарських засобів.
  2. Розробка нових енергетичних матеріалів:Акумулятори, надпровідні матеріали, випробування теплового циклу вуглецевих нанотрубок.
  3. Випробування напівпровідників та електронних компонентів:Швидкі випробування на термічне навантаження для мікросхем, друкованих плат.
  4. Підтримка терморегулювання вакуумної системи:Робота з вакуумним сушінням, рекуперацією конденсату та пов’язаним обладнанням.
  5. Випробування в умовах аерокосмічної симуляції:Випробування характеристик компонентів у умовах змінної температури.
  6. Університетські та наукові дослідницькі експерименти:Забезпечує високоточний контроль температури для дослідницьких платформ та надійних експериментів.
Технічні параметри
термостат опалення з функцією охолодження
Модель HC10-4(W) HC10-10(W) HC10-12(W)
Діапазон температур Від -40 °C до +200 °C
Стабільність температури ±0,5 °C
Загальна потужність 5,7 кВт 11,1 кВт 18,6 кВт
Потужність охолодження при 200 °C 3 кВт 6 кВт 12 кВт
Потужність охолодження при 100 °C 3 кВт 6 кВт 8,6 кВт
Потужність охолодження при 25 °C 2,4 кВт 4,5 кВт 5,8 кВт
Потужність охолодження при -10 °C 1,4 кВт 4,2 кВт 4,5 кВт
Потужність охолодження при -20 °C 1,2 кВт 3,2 кВт 3,5 кВт
Потужність охолодження при -30 °C 0,85 кВт 2 кВт 2 кВт
Потужність охолодження при -40 °C 0,25 кВт 1,1 кВт 1,1 кВт
Номінальна потужність нагрівача 3 кВт 6 кВт 12 кВт
Спосіб охолодження повітряне охолодження або водяне охолодження
Холодоагенти R404A
Циркуляційний насос Пропускна здатність 30 л на хвилину 45 л на хвилину
Тиск циркуляційного насоса 1 бар 1,4 бар
Розмір інтерфейсу циркуляції R3/4
Максимальна в'язкість теплоносія 30cp
Рівень шуму 65
Інтерфейс зв'язку USB, RS485
Клас захисту IP20
рівень забруднення 2
Температура навколишнього середовища від 5 °C до 35 °C
Джерело живлення 380 В змінного струму, 50 Гц, 3 фази
Струм 10,5 А 20 33
Методи електричного підключення трифазна чотирипровідна система
Зовнішні розміри 640Шx860Гx1270В мм 750Шx1100Гx1420В мм 750Шx1100Гx1420В мм
Вага 205 кг 330 кг 360
