вставна газова рукавичка з системою рециркуляції та очищення

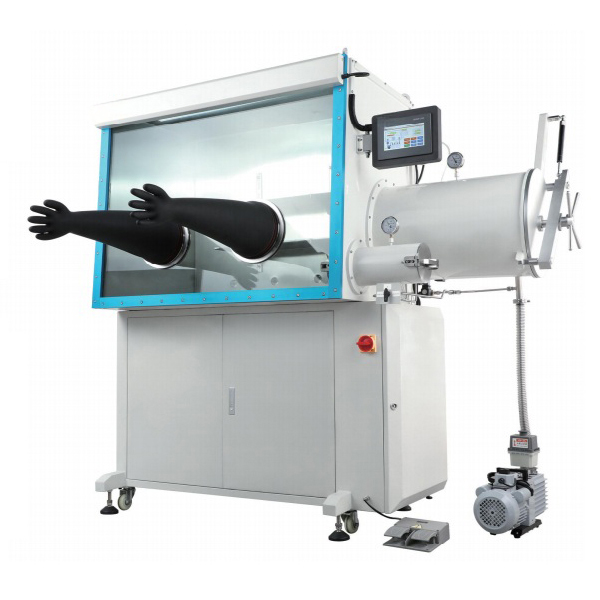

Серія газових рукавичкових боксів Insert

Вставні газові бокси заповнюються інертними газами за допомогою вдосконаленої системи рециркуляції та очищення, здатної забезпечити атмосферу високої чистоти, яка відповідає вимогам конкретних застосувань для очищення, з вмістом кисню та води в інертному середовищі не більше 1 ppm. Вставний газовий бокс може підтримувати чистоту внутрішньої атмосфери для забезпечення точності та безпеки експерименту, широко використовується в хімії, матеріалознавстві, біотехнології та інших галузях.

Принцип роботи

1. Робочий газ у боксі між боксом і колоною очищення (водо-кисневий адсорбер) під контролем і моніторингом PLC через трубопровід і циркуляційний вентилятор для замкнутої циркуляції.
2. Коли робочий газ проходить через колону очищення, вода і кисень адсорбуються, а потім повертаються в коробку, з часом циклу вміст води і кисню в робочому газі в коробці поступово зменшується і, нарешті, досягає цільового значення менше або дорівнює 1 ppm.
3. Очисна колона через певний проміжок часу після циклу буде насичена адсорбцією, її можна регенерувати та використовувати повторно.

Система очищення молекулярним ситом Процес поглинання води

1. Циркуляція газу:Газ у коробці закачується в колону очищення.
2. Етап адсорбції:Газ проходить через молекулярне сито, вода селективно адсорбується, а сухий газ повертається в коробку.
3. Етап регенерації після насичення:Регенерація молекулярного сита здійснюється шляхом нагрівання та вакуумування, дві колони очищення, одна колона адсорбції, інша колона регенерації, можлива безперервна робота.

Процес поглинання кисню та регенерації мідного каталізатора

1. Стадія поглинання кисню:Мідь реагує з киснем, утворюючи оксид міді.
2. Стадія регенерації:Коли мідний каталізатор насичується, його можна нагріти або пропустити через регенераційний газ, в результаті чого оксид міді відновлюється до міді, а регенерований мідний каталізатор можна повторно використовувати для поглинання кисню, утворюючи цикл.

Вставте газовий рукавичний бокс Склад

• Аналізатор води:Діапазон вимірювання від 0 до 1000 ppm, модель EA2-TX, за допомогою програми очищення та регенерації для відновлення початкового стану, щоб уникнути проблеми забруднення, яке утилізується.
• Аналізатор кисню:Діапазон вимірювання від 0 до 1000 ppm, модель senztx-110. Датчик zro2 використовується для уникнення проблеми короткого терміну служби паливного елемента, який не може бути підданий впливу повітря.
• Вакуумний насос:Швидкість відкачування 12 кубічних метрів на годину, 14,4 кубічних метрів на годину, 16 кубічних метрів на годину.

Вставний газовий бокс Додаткове обладнання

• Холодильник:Незалежна система управління, вбудована в бічну панель боксу. Основний корпус з нержавіючої сталі 304, опціональна температура від 0 до -30 °C або від 0 до -80 °C.
• Камера нагрівання:Велика система опалення кабіни перехідного типу, температура від 0 до 200 °C, регулювання температури ± 1 °C.
• Багатофункціональна конфігурація:Вбудована холодна пастка, нагрівальна пластина або магнітна мішалка тощо.
